從圖1中清楚地看出D型旋轉接頭內部結構，這類旋轉接頭動、靜環間僅有一個端面摩擦密封面，是靠彈簧和流體介質所產生的軸向力將補償環12與外管、（動環）9的端面貼合、壓緊，而達到密封的保護管11對流體介質起導向和節流作用，所謂節流是避免和減少流體進入彈簧空腔內。補償環12與殼體2之間的密封采用了O型密封圈5，它被裝配在補償環12錐面端部，由墊圈4靠彈簧3壓緊密封。為了防止補償環的轉動，在其上設計由止轉銷。
D型旋轉接頭結構動環是空心軸（外管）11，其匹配端面密封補償環5是可以浮動（游動）的中間環，它的兩端面a、b均為密封面，是靠彈簧、波紋管組合彈性元件4所施給的軸向力壓緊、貼合。外管11與殼體16、底蓋10之間的軸向密封c、d處是由兩個檔油密封圈14完成的。e、f、g是靜密封點，多采用較軟的材料做成密封墊圈，壓緊后就不容易泄漏。
為防止當流體壓力升高時，摩擦面會脫離貼合。多數類型旋轉接頭都是這樣來設計的，就是隨著內壓的增高，作用在密封面上的流體載荷力也增大。

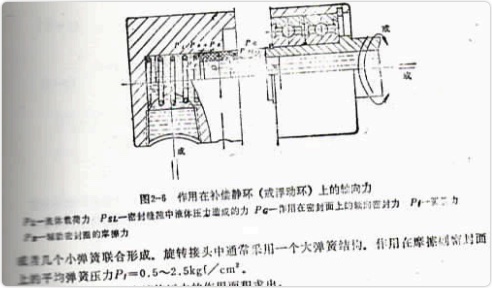

圖2給出了作用在補償靜環上的軸向力，它使密封面貼緊。軸向力由四部分組成，即使在沒有內壓力的情況下，彈簧力也應該使摩擦副密封面保持接觸。為了起到這種作用，可以采用各種各樣的彈簧，例如錐形的圓柱形和碟形的，也可以使用金屬波紋管。在通常情況下，彈簧和金屬波紋管一起使用。彈簧力可以由一個大彈簧或者幾個小彈簧聯合形成。旋轉接頭中通常采用一個大彈簧結構。作用在摩擦副密封面上的平均彈簧壓力。
精確地確定輔助密封圈的摩擦力幾乎是不可能，這是因為隨著液體壓力的增高，密封面磨損和溫度上升，這個力的大小和方向都會發生變化。
密封縫隙中液體壓力造成的力是非常重要的因素，它與軸向密封力的作用在摩擦副密封面上的軸向力的合力。
旋轉接頭在使用過程中，其摩擦副處于邊界摩擦狀態較多。由于輔助密封圈所產生的摩擦力較小，且其大小和方向根據具體情況發生變化。
液體載荷與摩擦副的接觸面積和液力載荷面積比值有關。在平衡型密封中，K值的范圍通常是0.65～0.85。
